Jak analizować wydajność budynku w Enscape Impact?

Ponad dwie dekady temu powstała organizacja non‑profit Architecture 2030, która miała pilną misję: „Szybko przekształcić sektor budowlany z istotnego źródła emisji gazów cieplarnianych w kluczowe rozwiązanie kryzysu klimatycznego”.

Choć od tego czasu powstało wiele narzędzi wspierających projektowanie i realizację inwestycji zrównoważonych środowiskowo, wciąż kluczowe jest zapewnienie architektom wglądu w analizę energetyczną na bardzo wczesnym etapie projektu.

Czym jest analiza wydajności budynku?

BPA (Building Performance Analysis) to proces oceniania i optymalizacji efektywności, zrównoważenia środowiskowego i funkcjonalności budynku w całym jego cyklu życia. Obejmuje on ocenę m.in. zużycia energii, wpływu na środowisko i wydajności systemów, aby zapewnić, że budynek spełnia swoje cele operacyjne i dotyczące zrównoważonego rozwoju.

Dzięki uwzględnieniu tej analizy na wczesnym etapie procesu projektowego architekci zyskują wgląd w to, jak ich decyzje projektowe wpływają na zużycie energii i wydajność budynków, co prowadzi do powstawania bardziej zoptymalizowanych i lepiej funkcjonujących obiektów.

Czym jest Enscape Impact?

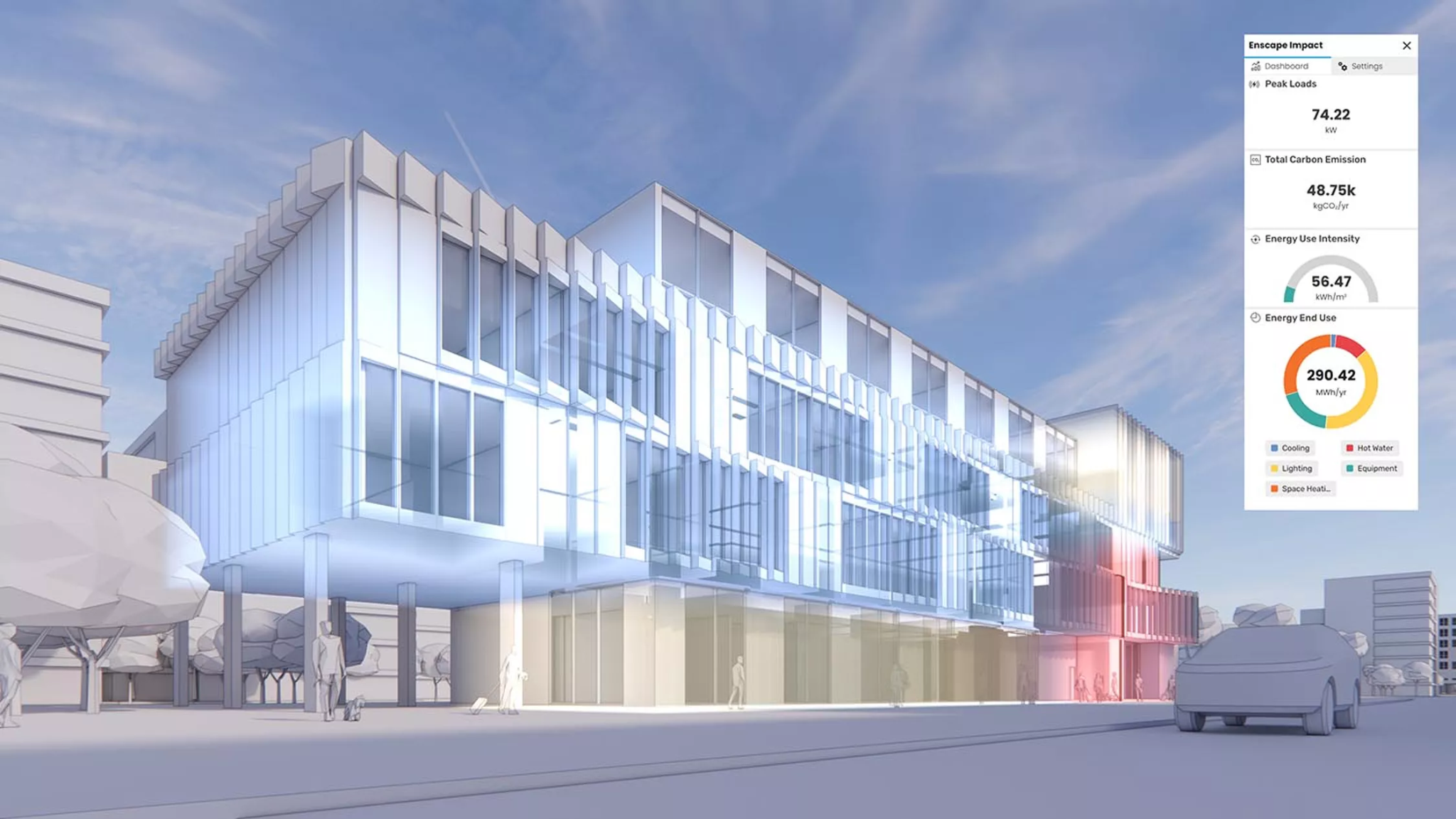

Analizy wydajności zintegrowane z renderowaniem w czasie rzeczywistym – to właśnie Enscape Impact. Dzięki temu już podczas projektowania możesz oceniać analizę energetyczną budynków na podstawie danych pomiarowych, takich jak obciążenia szczytowe, całkowita operacyjna emisja CO₂, końcowe zużycie energii, intensywność zużycia energii (EUI) i inne.

Symulację możesz dodatkowo zwizualizować na wyrenderowanym widoku budynku – w Enscape i w używanym narzędziu CAD/BIM.

„Jednym z najpotężniejszych narzędzi w rękach architekta jest symulacja wydajności budynku. Zwłaszcza gdy jest ona przeprowadzana na wczesnym etapie procesu projektowania i często powtarzana, pomaga projektantom testować rozwiązania projektowe w celu optymalizacji wydajności w sposób opłacalny, nie tylko w zakresie energii, ale także poprawy komfortu mieszkańców i ich zdolności do adaptacji.”

 — The Architect’s Guide to Building Performance, AIA

Jakie są zalety Enscape Impact?

1. Kompatybilność z oprogramowaniem do projektowania architektonicznego

Enscape Impact działa bezpośrednio w programach do projektowania, takich jak Vectorworks. Jako dodatek do Enscape, naszej wtyczki do renderowania w czasie rzeczywistym, zapewnia użytkownikom płynną integrację z wiodącym oprogramowaniem do projektowania. Dzięki temu architekci i projektanci mają dostęp do projektowania, wizualizacji, a teraz także symulacji wydajności budynku na wczesnym etapie, a wszystko to w ramach tego samego przepływu pracy.

Kolekcja ArchDesign, będąca częścią nowych pakietów Chaos, oferuje Enscape Impact jako element kompletnego zestawu narzędzi do całego procesu projektowania, od koncepcji po realizację.

2. Opracowany we współpracy z IES

Enscape Impact powstał wspólnie z IES – globalną firmą zajmującą się technologiami klimatycznymi, znaną z innowacyjnych rozwiązań technologicznych na rzecz redukcji emisji dwutlenku węgla w budownictwie. W ciągu ponad 30 lat firma IES ugruntowała swoją pozycję lidera w dziedzinie zintegrowanej analizy wydajnościowej, dysponując renomowanym na całym świecie zespołem fizyków budowlanych.

3. Szybkie i wnikliwe analizy

Enscape Impact gromadzi wysokiej jakości dane z modelu, takie jak układ, wiek budynku, lokalizacja i typ. Następnie wysyła je do silnika APACHE firmy IES – jednego z wiodących na świecie silników do symulacji energetycznych całych budynków.

Na tej podstawie APACHE dobiera szczegółowe właściwości termiczne i systemy odpowiednie dla budynku i lokalizacji (m.in. konstrukcję przegrody, harmonogramy pracy, warunki wewnętrzne, typowe obciążenia wewnętrzne, a także typy systemów ogrzewania, wentylacji i klimatyzacji (HVAC).

Na końcu wykonywana jest dynamiczna symulacja termiczna, uwzględniająca osłony przeciwsłoneczne, zyski cieplne od nasłonecznienia i procesy wymiany ciepła. Wynikiem jest kompleksowa ocena zużycia energii zarówno dla budynku, jak i urządzeń.

Jak korzystać z Enscape Impact?

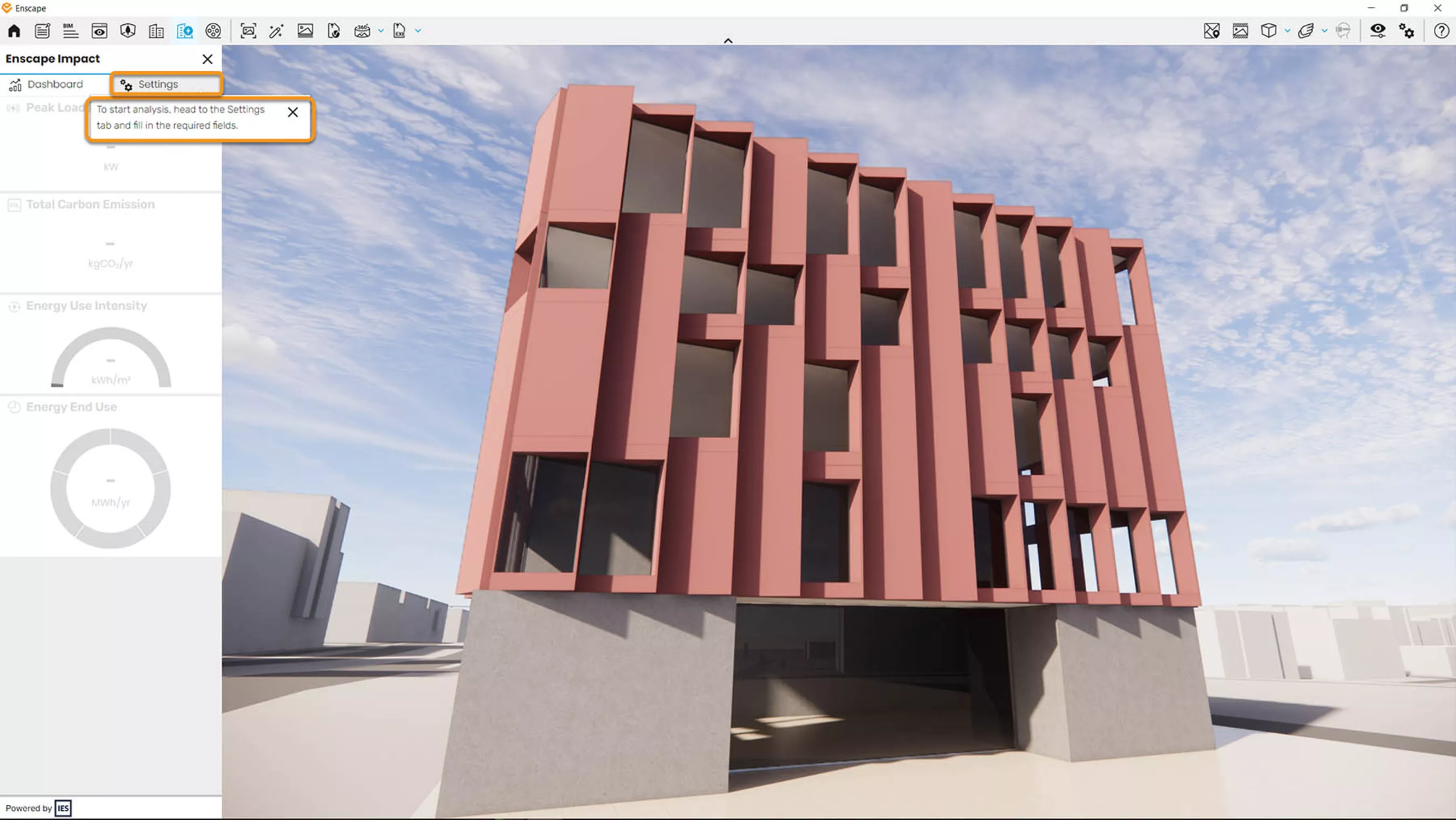

Po pobraniu i zainstalowaniu Enscape Impact otwórz Enscape i znajdź ikonę Impact na pasku narzędzi okna Enscape. Możesz również nacisnąć klawisz skrótu „N”, aby otworzyć pulpit nawigacyjny Impact. Aby wprowadzić dane projektu budowlanego, kliknij zakładkę „Ustawienia”.

Obecnie istnieją trzy pola obowiązkowe i jedno pole opcjonalne:

• Lokalizacja
  Jeżeli lokalizacja i orientacja są poprawnie ustawione w Twoim programie do projektowania, te dane zostaną pobrane automatycznie. W przeciwnym razie wprowadź lokalizację ręcznie.

• Typ budynku
  Do wyboru jest sześć typów (lista będzie rozszerzana): dom jednorodzinny, budynek wielorodzinny, biuro, szkoła lub uczelnia, szpital, lokal gastronomiczny.

• Rok budowy
  Wybierz datę pierwotnej realizacji albo przyszłą datę dla planowanej inwestycji.

• Ostatnia renowacja (opcjonalnie)
  To pole nie jest obowiązkowe, ale jeśli ma to zastosowanie, podaj datę ostatniej renowacji/remontu.

Kliknij zakładkę „Dashboard”, aby rozpocząć analizę. Przetwarzanie danych zajmie chwilę. Po zakończeniu analizy zobaczysz zestaw wskaźników dających szybki przegląd oczekiwanej efektywności energetycznej budynku.

Wyniki obejmują m.in.:

• Obciążenia szczytowe
  Suma energii potrzebnej do ogrzewania, chłodzenia, zysków wewnętrznych i zysków słonecznych, która służy do określenia wymaganej mocy systemów takich jak HVAC.

• Całkowita emisja CO₂
  Prognozowane roczne współczynniki emisji dwutlenku węgla dla danej lokalizacji.

• Intensywność zużycia energii (EUI):
  Wskaźnik zużycia energii na jednostkę powierzchni; niższe EUI oznacza wyższą efektywność energetyczną.

• Końcowe zużycie energii
  Rozbicie zużycia według obszarów (na co zużywana jest energia w budynku) — pomaga to w identyfikacji możliwości oszczędzania energii.

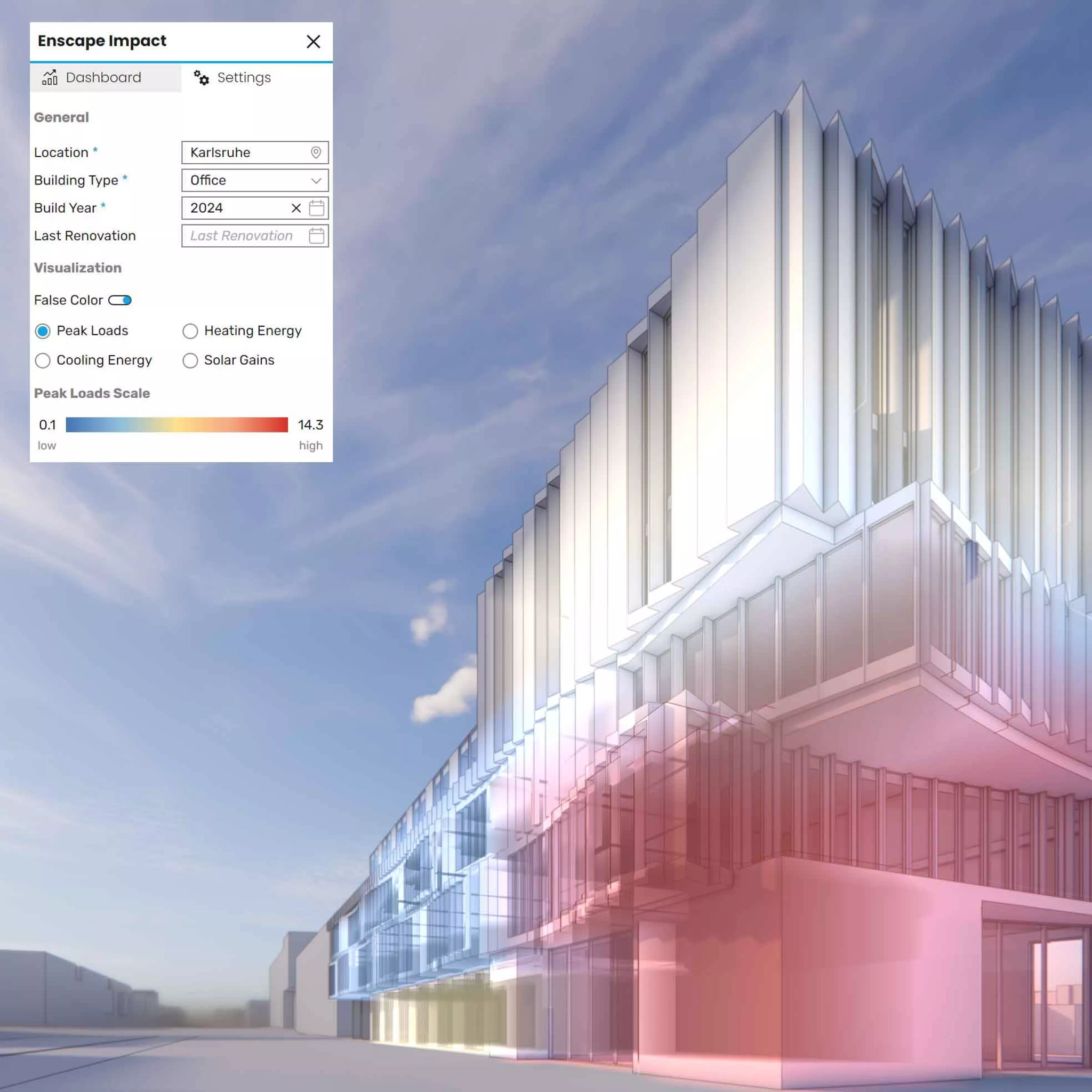

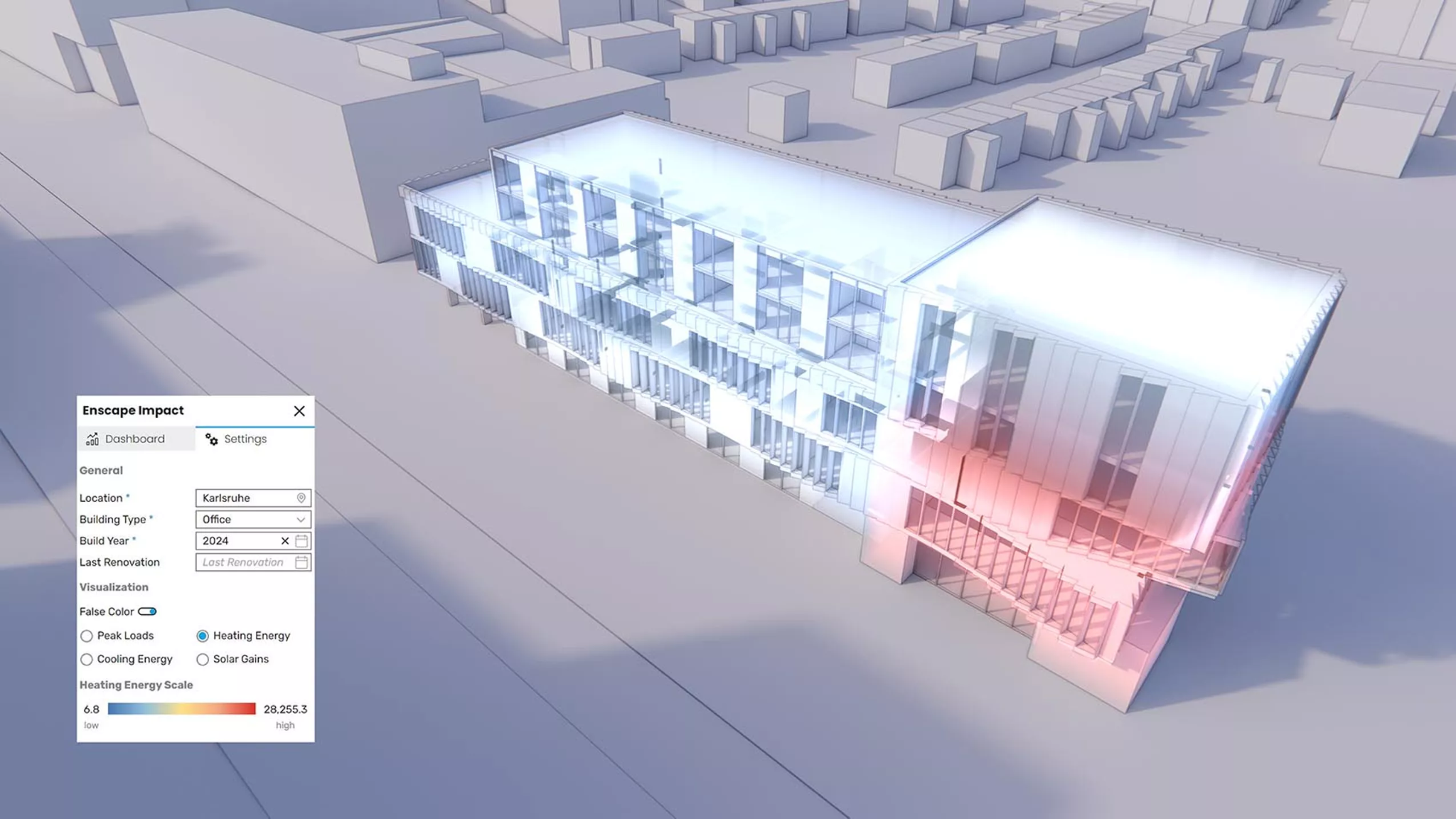

Aby zwizualizować symulację wydajności budynku w modelu, wróć do zakładki „Ustawienia” i włącz opcję „Fałszywe kolory”. Następnie wybierz jeden z czterech widoków: obciążenia szczytowe, energia grzewcza, energia chłodnicza oraz zyski słoneczne – zostaną one wyświetlone jako skala barw na całym obiekcie. Model wyświetli się na biało, a kolory zobrazują wyniki analizy. Na tym etapie możesz przedstawić zużycie energii przez budynek lub dalej analizować i modyfikować projekt w celu poprawy jego efektywności energetycznej.

Jak mierzyć wydajność budynku?

W trakcie projektowania warto analizować różne aspekty obiektu i mierzyć zużycie energii – ogrzewanie, chłodzenie, oświetlenie i ogólne zużycie energii elektrycznej – wykorzystując do tego oprogramowanie symulacyjne.

Rodzaje symulacji wydajności budynku

Wyróżniamy trzy główne kategorie:

• Wstępna analiza

• Symulacje pojedynczych aspektów (np. masa i orientacja, nasłonecznienie i zacienienie, światło dzienne i ryzyko olśnienia)

• Symulacje energetyczne całego budynku (np. modelowanie doboru systemów HVAC i projektowanych parametrów energetycznych)


Enscape Impact wypełnia lukę między modelowaniem energetycznym a wizualizacją projektu – po raz pierwszy umożliwiając architektom połączenie wysokiej jakości wizualizacji z wczesną analizą wydajności budynku.

Zacznij pracę z Enscape Impact.
